[Devops] Spring 과 Docker Compose 를 이용한 EC2 CI/CD 구축

🎯 배포 방법

---

그동안 프로젝트를 만들고 배포할때 직접 .jar 파일을 만들어 FileZilla 에 올리면서 Ec2 에 배포했었습니다. 정말 원초적인 방법이죠.. 그래서 이번 개인 프로젝트를 배포할때 Docker 와 Git Action 을 활용해서 CI/CD 배포 환경을 구축해볼까 합니다.



현재 진행중인 프로젝트는 멀티 모듈 구조 입니다. 즉, 하나의 서버만 배포하는 것이 아닌 여러개의 서버를 배포해야 하는 상황입니다.

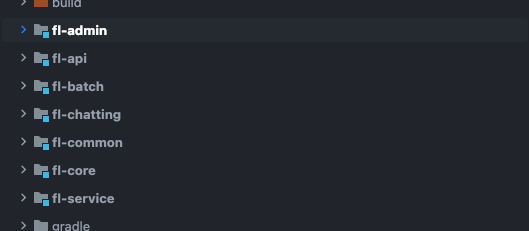

총 7개의 모듈이 있고 그중 fl-api, fl-chatting 모듈을 배포할 예정입니다. 두개의 모듈에 각각 Docker 파일을 만들고 프로젝트 최상단에는 Docker Compose 파일을 만들 예정입니다. (Docker Compose 는 여러개의 Docker 이미지를 하나의 컨테이너로 만들어주는 역할을 합니다.)



🐳  Docker 설정

---



✅ fl-api 의 DockerFile

# base image
FROM --platform=linux/amd64 openjdk:21-jdk-slim
# 작업 디렉토리 설정
WORKDIR /app

# JAR 파일 복사 (빌드된 JAR 파일을 docker 이미지로 복사)
COPY build/libs/fl-api.jar fl-api.jar

# 포트 열기
EXPOSE 8080

# 애플리케이션 실행
ENTRYPOINT ["java", "-jar", "fl-api.jar"]





✅ fl-chatting 의 DockerFile

# base image
FROM --platform=linux/amd64 openjdk:21-jdk-slim

# 작업 디렉토리 설정
WORKDIR /app

# JAR 파일 복사 (빌드된 JAR 파일을 docker 이미지로 복사)
COPY build/libs/fl-chatting.jar fl-chatting.jar

# 포트 열기
EXPOSE 8082

# 애플리케이션 실행
ENTRYPOINT ["java", "-jar", "fl-chatting.jar"]



각각의 모듈에 위와 같은 DockerFile 을 만들었습니다. 여기서 FROM --platform=linux/amd64 openjdk:21-jdk-slim 은 Ec2 운영체제에 맞춰 설정한 값입니다.



✅ docker-compose.yml

version: '3.8'

services:
  fl-api:
    image: minseok2000/cozy-api
    container_name: fl-api
    expose:
      - "8080"
    ports:
      - "8080:8080"
    env_file:
      - /home/ubuntu/.env
    depends_on:
      - redis
    networks:
      - app-network

  fl-chatting:
    image: minseok2000/cozy-chatting
    container_name: fl-chatting
    expose:
      - "8082"
    ports:
      - "8082:8082"
    env_file:
      - /home/ubuntu/.env
    depends_on:
      - redis
    networks:
      - app-network


  redis:
    image: redis:7.0
    container_name: redis
    hostname: redis
    ports:
      - "6379:6379"
    healthcheck:
      test: ["CMD", "redis-cli", "ping"]
      interval: 10s
      timeout: 5s
      retries: 5
    networks:
      - app-network

networks:
  app-network:



프로젝트 상단에 위치한 docker-compose 파일입니다. 해당 설정에서는 DB (mysql, redis) 이미지와 fl-api, fl-chatting 에 대한 이미지 설정입니다.



image: minseok2000/cozy-api



이처럼 이미지 설정은 추후 Docker 이미지를 만들어 Docker Hub 로 전송할 예정입니다. 그러면 Ec2 에서는 Docker Hub 에서 이미지를 pull 받아 실행 시키는 원리입니다.



env_file:
  - /home/ubuntu/.env



fl-api 와 fl-chatting 에서는 환경변수가 사용됩니다. 환경변수와 같이 민감한 값들을 하드코딩할순 없으니, .env 파일을 만들어 Ec2 에 올릴 예정입니다. 자세한 설명은 아래에서 하겠습니다.



이렇게 만들어진 Docker 파일을 DockerHub 에다 Image 로 만들어 올려야 합니다.



먼저 Docker Hub 로 들어가 Docker Image 를 올릴 Repository 를 만들어야 합니다. 저는 api 모듈 이미지와 chatting 모듈 이미지를 만들어야 하기 때문에 minseok2000/cozy-chatting, minseok2000/cozy-api Repository 를 만들었습니다.



이후 프로젝트로 돌아와 각각의 모듈에 .jar 파일을 만들어야 합니다.



.jar 파일을 만드는 명령어

./gradlew :fl-api:build

./gradlew :fl-chatting:build



위 모듈은 각각의 모듈에 .jar 파일을 만듭니다.



.jar 파일을 만들었다면 이제 Docker 이미지를 만들고 Docker Hub 에 푸쉬 해야 합니다.



Docker Image 만드는 명령어

docker build -t [Dokcer 이름]/[Docker Image 이름]:latest .



저같은 경우 minseok2000/cozy-chatting 과 minseok2000/cozy-api 로 만들었으니 다음과 같이 실행시켰습니다.

docker build -t minseok2000/cozy-chatting:latest .
docker build -t minseok2000/cozy-api:latest .



이후 Docker Hub 에 로그인해야 합니다.

docker login



로그인이 완료됐다면 만든 이미지를 Docker Hub 에 올려야 합니다.

docker push myusername/myapp:latest



여기까지 완료됐으면 Docker 의 기본적인 설정은 완료됐습니다.



🎯  Github Actions 개념

---

우리는 Spring 애플리케이션을 Github Actions 을 이용해 EC2 에 배포해야 합니다. 이를 사용하기전 기본적인 개념부터 이해하고 가면 좋을거 같아 설명드리도록 하겠습니다.



GitHub Actions 은 코드가 Github 에 푸쉬되거나 풀 리퀘스트가 생성될 때 자동으로 빌드, 테스트, 배포등을 처리하는 워크 플로우를 정의할 수 있게 도와주는 도구입니다. 이를 이용한다면 개발자는 수동으로 처리해야 할 작업을 자동화할 수 있어 코드의 품질을 높이고 빠르게 배포할 수 있다는 장점이 있습니다.



GitHub Actions 구성요소



1. Workflow : Github Actions 에서 정의하는 작업 흐름입니다. '.github/workflows/' 디렉토리 안에 YAML 파일 형식으로 정의합니다.

2.Jobs : 워크플로우 내에서 실행되는 개별 작업입니다. 여러개의 Job 을 설계해 작업 실행 순서를 지정합니다.

3. Steps : 각 Job 에서 실행되는 명령어들입니다.





🎯  Github Actions 를이용한 CI/CD 배포 자동화 진행

---

가장 먼저 프로젝트 최 상단에 .github/workflows/deploy.yml 파일을 만듭니다.



이제 워크플로우를 설계 합니다.



✅ deploy.yml

name: Deploy to EC2

on:
  push:
    branches:
      - fl-master

jobs:
  deploy:
    runs-on: ubuntu-latest

    steps:
      # 1. 코드 체크아웃
      - name: Checkout code
        uses: actions/checkout@v3

      # 2. Docker 빌드 설정
      - name: Set up Docker
        uses: docker/setup-buildx-action@v2

      # 3. Docker Hub 로그인
      - name: Log in to Docker Hub
        uses: docker/login-action@v2
        with:
          username: ${{ secrets.DOCKER_HUB_USERNAME }}
          password: ${{ secrets.DOCKER_HUB_ACCESS_TOKEN }}

      # 4. .env 파일 생성
      - name: Create .env file from GitHub secret
        run: |
          echo "FL_DB_URL=${{ secrets.FL_RDS_DB_URL }}" > .env
          echo "FL_DB_URL=${{ secrets.FL_RDS_DB_URL }}" > .env
          echo "FL_DB_USER_NAME=${{ secrets.FL_DB_USER_NAME }}" >> .env
          echo "FL_DB_PASSWROD=${{ secrets.FL_DB_PASSWROD }}" >> .env
          echo "FL_CHAT_DB_USER_NAME=${{ secrets.FL_CHAT_DB_USER_NAME }}" >> .env
          echo "FL_CHAT_DOMAIN_BASE_URL=${{ secrets.FL_CHAT_DOMAIN_BASE_URL }}" >> .env
          echo "FL_CHAT_DB_URL=${{ secrets.FL_CHAT_DB_URL }}" >> .env
          echo "FL_MAP_API_KEY=${{ secrets.FL_MAP_API_KEY }}" >> .env
          echo "AWS_SECRET_KEY=${{ secrets.AWS_SECRET_KEY }}" >> .env
          echo "ANDROID_OAUTH_CLIENT_KEY=${{ secrets.ANDROID_OAUTH_CLIENT_KEY }}" >> .env
          echo "IOS_OAUTH_CLIENT_KEY=${{ secrets.IOS_OAUTH_CLIENT_KEY }}" >> .env
          echo "PAYPAL_CLIENT_ID=${{ secrets.PAYPAL_CLIENT_ID }}" >> .env
          echo "PAYPAL_CLIENT_SECRET=${{ secrets.PAYPAL_CLIENT_SECRET }}" >> .env
          echo "JWT_KEY=${{ secrets.JWT_KEY }}" >> .env
          echo "AWS_ACCESS_KEY_ID=${{ secrets.AWS_ACCESS_KEY_ID }}" >> .env

      - name: Upload .env to EC2
        uses: appleboy/scp-action@master
        with:
          host: ${{ secrets.EC2_PUBLIC_IP }}
          username: ubuntu
          port: 22
          key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
          source: ./.env
          target: /home/ubuntu/
          debug: true
          protocol: tcp
          timeout: 30s
          command_timeout: 10m
          tar_exec: tar
          proxy_port: 22
          proxy_timeout: 30s

      - name: Upload docker-compose.yml to EC2
        uses: appleboy/scp-action@master
        with:
          host: ${{ secrets.EC2_PUBLIC_IP }}
          username: ubuntu
          port: 22
          key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
          source: ./docker-compose.yml
          target: /home/ubuntu/
          debug: true
          protocol: tcp
          timeout: 30s
          command_timeout: 10m
          tar_exec: tar
          proxy_port: 22
          proxy_timeout: 30s

      - name: SSH to EC2 and deploy using docker-compose
        uses: appleboy/ssh-action@master
        with:
          host: ${{ secrets.EC2_PUBLIC_IP }}
          username: ubuntu
          port: 22
          key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
          script: |
            cd /home/ubuntu/
            # 기존 실행 중인 컨테이너 중지 및 제거
            sudo docker-compose down
            # 최신 이미지 가져오기
            sudo docker-compose pull
            # docker-compose로 모든 컨테이너 실행
            sudo docker-compose up -d



deploy.yml 을 보면 환경변수로 설정된 값들이 보일겁니다. 환경변수는 민감하고 노출되면 안되는 값이기 때문에 깃허브에 직접 .env 파일을 올려선 안됩니다. 그렇기에 GitHub 에서는 이러한 변수들을 안전하게 저장하고 관리하는 기능이 있습니다.



Setting -> 좌측 Bar Security -> Secrets and variables -> Actions 로 이동하면 다음과 같은 화면이 나옵니다.  "New repository secret" 버튼을 눌러 사용할 환경 변수들을 설정할 수 있습니다.





Key-Value 형식으로 저장되며 Name 은 Key, Secret 는 Value 로 저장됩니다.

자, 이제 다시 돌아와 deploy.yml 코드에 대해 설명드리겠습니다.

name: Deploy to EC2

on:
  push:
    branches:
      - fl-master



먼저 GitActions 을 실행할 브랜치 이름을 지정해야 합니다. 저같은 경우 fl-master 가 메인 브랜치입니다. 이제 해당 브랜치로 새로운 코드를 푸쉬하면 푸쉬한 코드를 이용해 Ec2 에 자동으로 배포될 예정입니다.



steps:
  # 1. 코드 체크아웃
  - name: Checkout code
    uses: actions/checkout@v3

  # 2. Docker 빌드 설정
  - name: Set up Docker
    uses: docker/setup-buildx-action@v2

  # 3. Docker Hub 로그인
  - name: Log in to Docker Hub
    uses: docker/login-action@v2
    with:
      username: ${{ secrets.DOCKER_HUB_USERNAME }}
      password: ${{ secrets.DOCKER_HUB_ACCESS_TOKEN }}



우리는 Docker Hub 에 올라간 Image 를 받아와 실행시켜야 합니다. 때문에 Docker 로 로그인하는 과정이 필요합니다. Actions 에 저장한 도커 username 과 accessToken 을 다음과 같이 가져와 도커로 로그인하는 로직을 추가합니다.



참고로 DOCKER_HUB_ACCESS_TOKEN 은 Docker Hub 로 들어가 Account Settings -> Security -> Personal access tokens 에서 만들 수 있습니다.



# 4. .env 파일 생성
- name: Create .env file from GitHub secret
  run: |
    echo "FL_DB_URL=${{ secrets.FL_RDS_DB_URL }}" > .env
    echo "FL_DB_URL=${{ secrets.FL_RDS_DB_URL }}" > .env
    echo "FL_DB_USER_NAME=${{ secrets.FL_DB_USER_NAME }}" >> .env
    echo "FL_DB_PASSWROD=${{ secrets.FL_DB_PASSWROD }}" >> .env
    echo "FL_CHAT_DB_USER_NAME=${{ secrets.FL_CHAT_DB_USER_NAME }}" >> .env
    echo "FL_CHAT_DOMAIN_BASE_URL=${{ secrets.FL_CHAT_DOMAIN_BASE_URL }}" >> .env
    echo "FL_CHAT_DB_URL=${{ secrets.FL_CHAT_DB_URL }}" >> .env
    echo "FL_MAP_API_KEY=${{ secrets.FL_MAP_API_KEY }}" >> .env
    echo "AWS_SECRET_KEY=${{ secrets.AWS_SECRET_KEY }}" >> .env
    echo "ANDROID_OAUTH_CLIENT_KEY=${{ secrets.ANDROID_OAUTH_CLIENT_KEY }}" >> .env
    echo "IOS_OAUTH_CLIENT_KEY=${{ secrets.IOS_OAUTH_CLIENT_KEY }}" >> .env
    echo "PAYPAL_CLIENT_ID=${{ secrets.PAYPAL_CLIENT_ID }}" >> .env
    echo "PAYPAL_CLIENT_SECRET=${{ secrets.PAYPAL_CLIENT_SECRET }}" >> .env
    echo "JWT_KEY=${{ secrets.JWT_KEY }}" >> .env
    echo "AWS_ACCESS_KEY_ID=${{ secrets.AWS_ACCESS_KEY_ID }}" >> .env



.jar 로 만든 Java 파일에서는 다양한 환경변수들이 사용됩니다. DB 연결, OAuth 설정, Google Map 연동 등등.. 이러한 값들을 관리할 .env 파일을 만들어 EC2 에 올려놓으면 EC2 에 올라간 Docker Image 들이 환경변수들을 읽어 사용할 수 있습니다. (docker-compose 에서 설정해놨기 때문에 가능)



아래 설정은 docker-compose.yml 에 넣은 코드 입니다. 즉, 우리는 Git Actions 에 저장한 환경 변수들을 이용해 워크 플로우에서 .env 파일을 만들어 EC2 에 배포한다면 EC2 에 같이 올라간 Docker Image 에서는 .env 파일에 접근해 환경변수들을 외부에 노출하지 않고 안전하게 사용할 수 있습니다.

env_file:
  - /home/ubuntu/.env



그렇다면 여기까지 .env 파일을 만들었고 이제 만든 .env 파일을 EC2 에 올려놔야 합니다.



- name: Upload .env to EC2
  uses: appleboy/scp-action@master
  with:
    host: ${{ secrets.EC2_PUBLIC_IP }}
    username: ubuntu
    port: 22
    key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
    source: ./.env
    target: /home/ubuntu/
    debug: true
    protocol: tcp
    timeout: 30s
    command_timeout: 10m
    tar_exec: tar
    proxy_port: 22
    proxy_timeout: 30s



EC2_PUBLIC_IP 는 Ec2 퍼블릭 IP 주소이고 EC2_SSH_PRIVATE_KEY 는 .pem 키 입니다. pem 키를 Actions 에 저장할때 다음 명령어를 써서 내부를 확인해서 넣어야 합니다.

cat your-key.pem



scp-actions 은 GitHub Actions 워크 플로우에서 파일 전송을 자동화 하기 위해 사용되는 액션입니다. 즉 우리는 이전 과정에서 만든 .env 파일을 EC2 의 /home/ububtu 경로로 전달합니다.



- name: Upload docker-compose.yml to EC2
  uses: appleboy/scp-action@master
  with:
    host: ${{ secrets.EC2_PUBLIC_IP }}
    username: ubuntu
    port: 22
    key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
    source: ./docker-compose.yml
    target: /home/ubuntu/
    debug: true
    protocol: tcp
    timeout: 30s
    command_timeout: 10m
    tar_exec: tar
    proxy_port: 22
    proxy_timeout: 30s



docker-compose.yml 도 EC2 에 전달해야 합니다. 이렇게 전달된 docker-compose.yml 은 아래 로직에서 실행될 예정입니다.



      - name: SSH to EC2 and deploy using docker-compose
        uses: appleboy/ssh-action@master
        with:
          host: ${{ secrets.EC2_PUBLIC_IP }}
          username: ubuntu
          port: 22
          key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
          script: |
            cd /home/ubuntu/
            # 기존 실행 중인 컨테이너 중지 및 제거
            sudo docker-compose down
            # 최신 이미지 가져오기
            sudo docker-compose pull
            # docker-compose로 모든 컨테이너 실행
            sudo docker-compose up -d



Ec2 에 올린 docker-compose 을 실행하는 로직입니다. 만약 실행중인 도커 컨테이너가 있으면 중지시키고 이미지를 다시 pull 받아와 실행시킵니다.



이렇게 설정된 deploy.yml 과 docker-compose 를 deploy 에 설정한 브랜치로 푸쉬하면 자동으로 Ec2 에 서버가 배포된 것을 확인할 수 있습니다.



그리고 EC2 인스턴스 Public Ip 를 이용해 API 요청을 보내면 정상적으로 잘 실행되는 것을 확인할 수 있습니다.
